Message par artoutitou » lun. janv. 14, 2013 8:24 pm

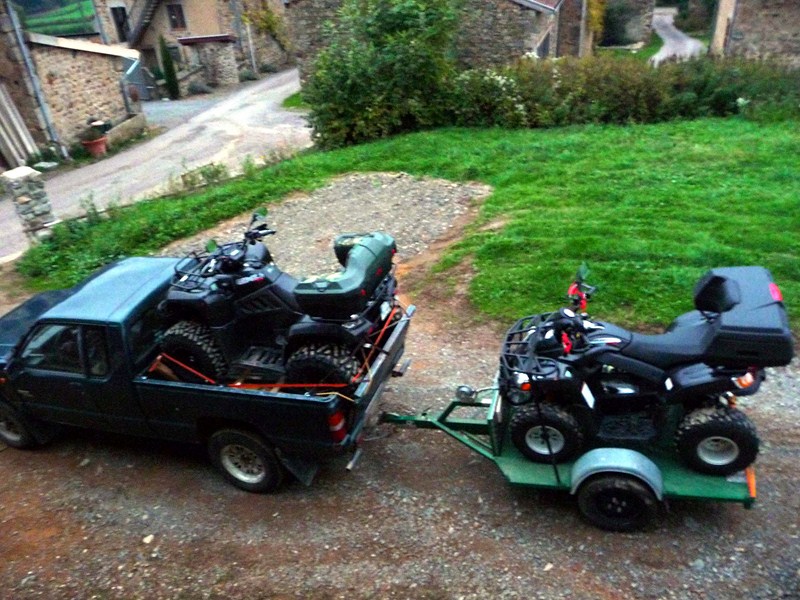

Adieu KXR 250, adieu Sym Trackrunner, merci voisin de m'avoir preté ton pickup nissan !!



Bonjour MXU 400, bonjour Sym Quadlander 300, bonjour Mitsubishi L 200 !!

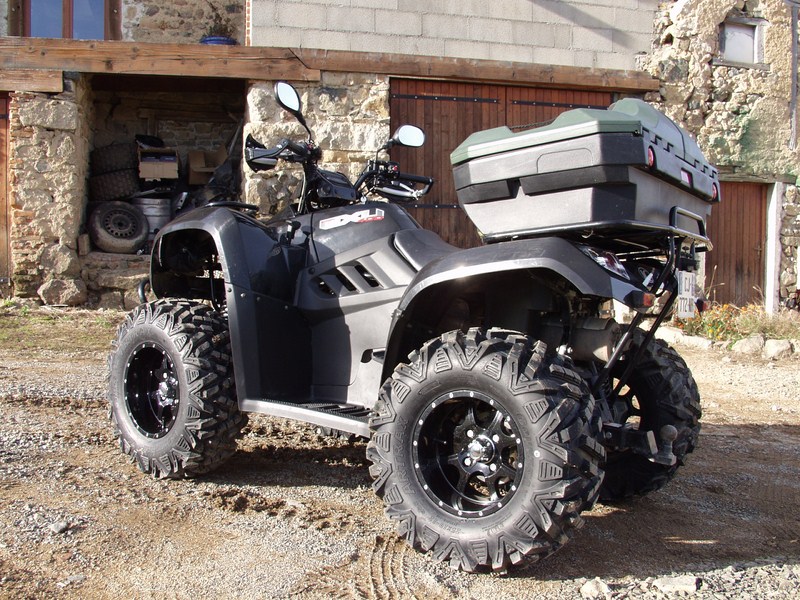

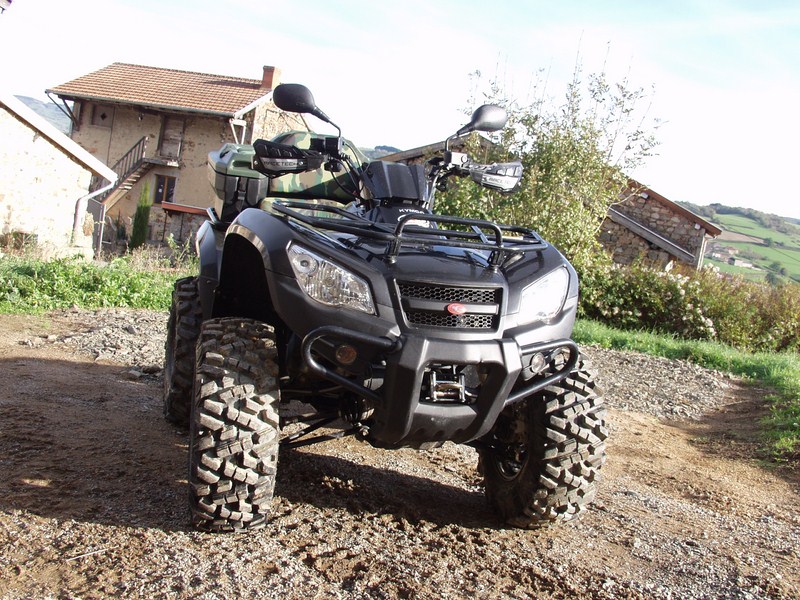

Voici mon nouveau MXU 400 (avec treuil) une fois révisé et quelques accessoires ajoutés (jantes + pneus 25/8/12 et 25/10/12, coffre, coupe circuit, protèges mains, gallets Dr Pulley Cam, kit SigmaRacing). Je ne recommençerais pas ce que j'ai fais sur mon KXR par manque de moyens, et marre de dépenser des sous pour rien, mais on va quand même bricoler l'essentiel pour que sa soit MON MXU. :lol:






Coffre MSplastic pour la petite:



Protèges mains Racetech:



Coupe circuit:



=========================
Elargissement ou jantes alu ?
=========================

Avec un MXU 400 jantes tole voir MXU 500 jante tole, c'est la misère pour élargir.

Kymco a eu la bonne idée de mettre des goujons court et les ecrou d'élargisseurs prennent sur quelques filets.

Il parait que ceux de chez quadyland se montent (marque SPEED1), ceux de chez esayquad non (marque ART), car j'en ai un jeu.

Et bien la preuve en image, que ceux de chez quadyland ne se monte pas non plus:




Il se pourrait bien que suivant l'année du quad les goujons soit plus ou moins long quand on a des jantes tôle.
Pour ma part, les goujons dépasse de 17mm, ce qui est trop court pour un montage conforme d'élargisseur ou de jante alu.

Pourtant, un ami qui a un Maxxer 450 avec jante alu a des goujons qui font aussi 17mm, les jantes sont simplement moins épaisse a la fixation.

Soluce, changer les goujons, mais encore faut-il en trouver.

Je pensais avoir trouver SOLUTION MIRACLE

Aller voir chez SYM avec son quadlander 300, les goujons se détail:

La ref SYM c'est QS 90114-RCA-000 et sa coute 1.50€ soit 24€ les 16.


Malheureusement, les goujons SYM font 10.2mm aux canelure, et le trou du moyeux fait 10.2mm egalement, donc le goujon ne force pas et ne tient pas. On pourrait les coller, mais sa ne me semble pas sérieux.

Il faut donc trouver des goujons qui aient 11mm aux canelures.

voila donc la solution, mais plus cher que chez SYM:

http://www.elargisseurdevoie.com/produc ... id=2306591

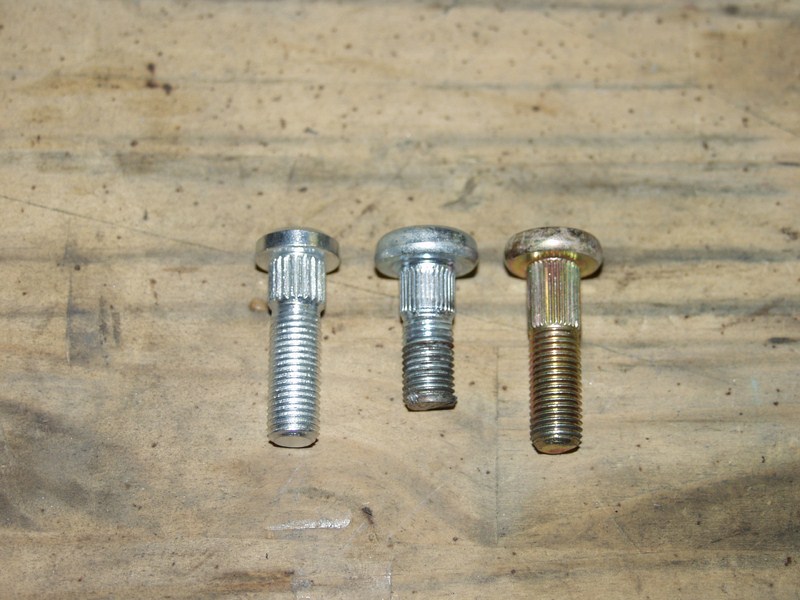

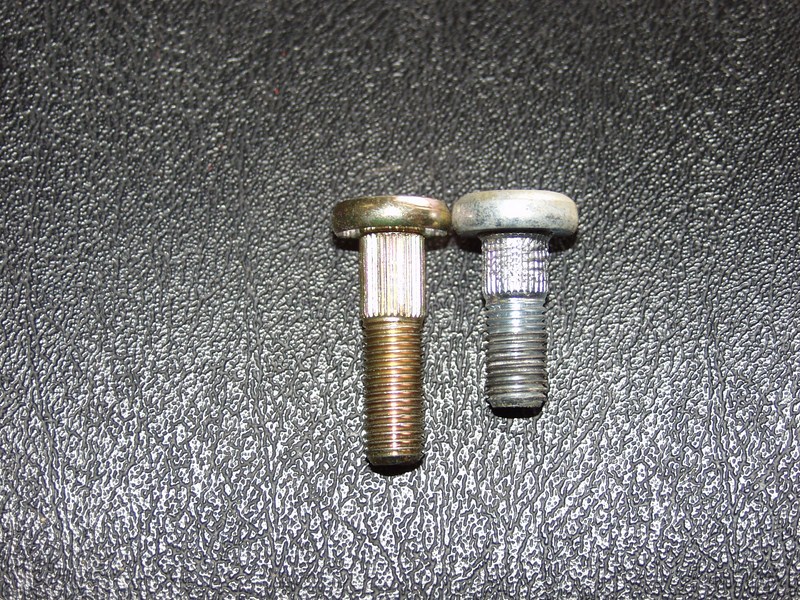

La longueur est bonne, le diamètre des cannelures fait 11 (au centre origine, a droit un SYM et a gauche celui d'aixam).

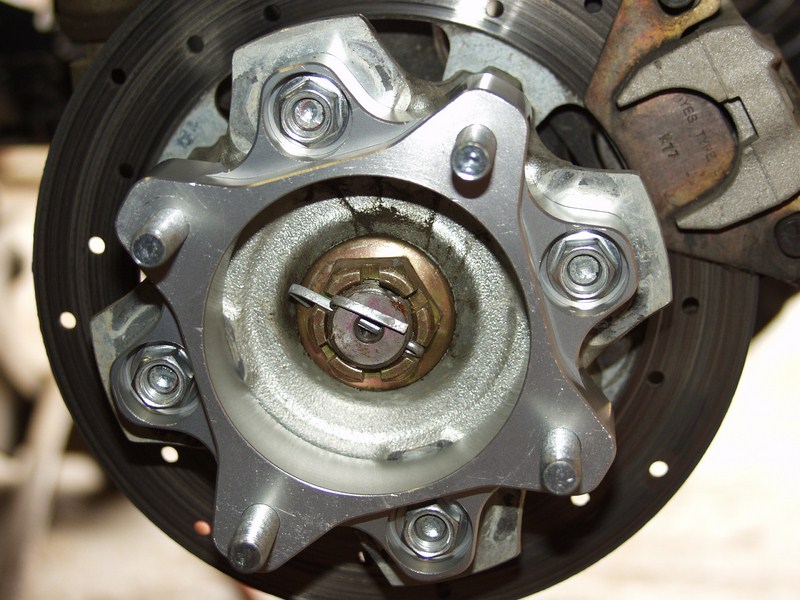

Une fois monté, c'est parfait:


Autre solution pour élargir !

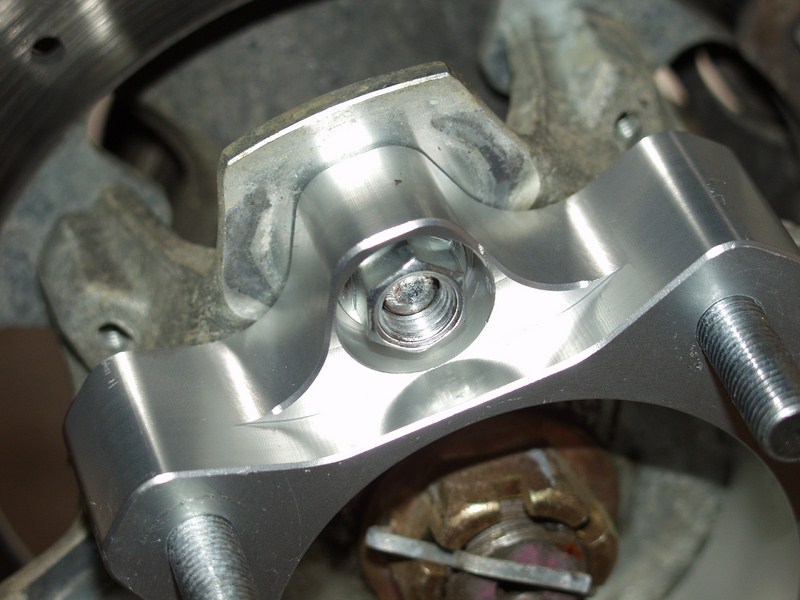

Au lieu de mettre 69€ (AV) + 69€ (AR) +28.50€ (fdp) soit 166.50€ pour avoir 4 élargisseurs sur des jantes moisi en feraille, il suffit de prendre un pack de jantes RAZOR chez allo pneus a 254.90€

http://www.allopneus.com/accessoires-pn ... ontent-box

Les jante on un déport extérieur qui donne + 45 a l'AV et + 50 a l'AR.

Par contre, il vous faudra toujour des goujons, et il faut ajouter les ecrous de roues, car les écrous KYMCO pour jante tôle sont trop fin et il passent a travers.

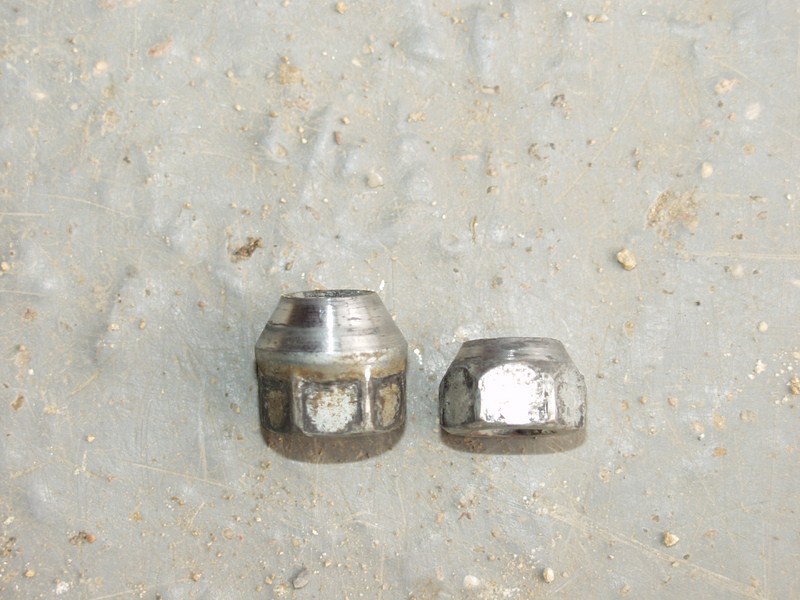

A gauche des ecrou SYM pour jantes alu, a droite les ecrou d'origine Kymco pour jantes acier:


Ceux du SYM ont un épaulement qui est fait pour les jantes alu.

QS 90315-RFA-000 et sa coute 1.74€ soit 27.84€ les 16 écrous


la jante alu monté sur goujon d'origine avec ecrou MXU tôle, l'ecrou ne porte pas assez sur le cone et traverse presque la jante:



la jante alu monté sur goujon d'origine avec ecrou SYM jante alu, l'ecrou porte comme il faut sur le cone mais tient par quelques filets:

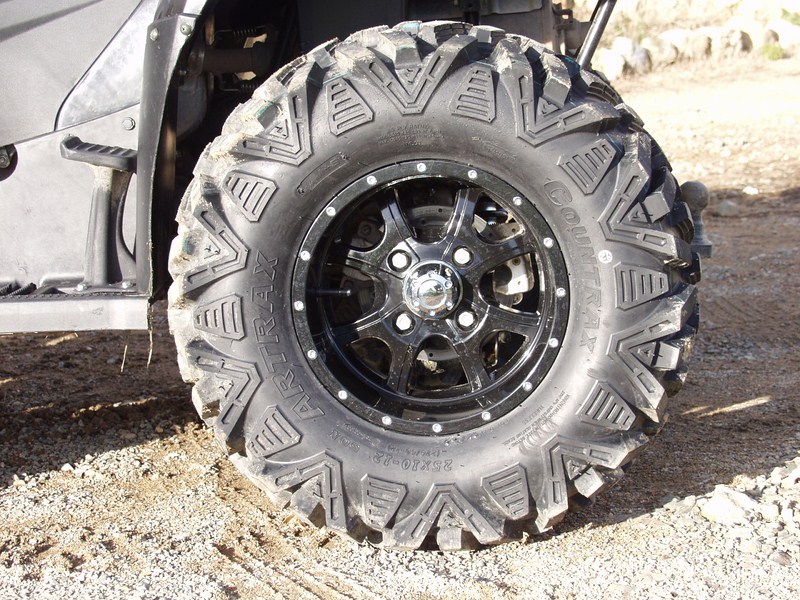

Le résultat fini avec des countrax atrax 25/8/12 et 25/10/12:




Entre l'élargissement, et les pneus plus grand en diamètres, il faut retoucher les pieds de passages de roues AR sinon sa ne passe pas.



==============================
Bagues de trains en dural et rotule ALL BALLS
==============================

Comme toujour, les train sont pleins de jeu dans les bagues et les rotules.

On va donc remplacer tout sa par un kit trouvé sur ebay, mais aussi sur leboncoin, kit composé de bagues en dural, et des rotules de meilleur qualité, des ALL BALL.

Le kit es complet, y compris a l'AR pour remplacer les silenblocs coté fusée par des bagues.

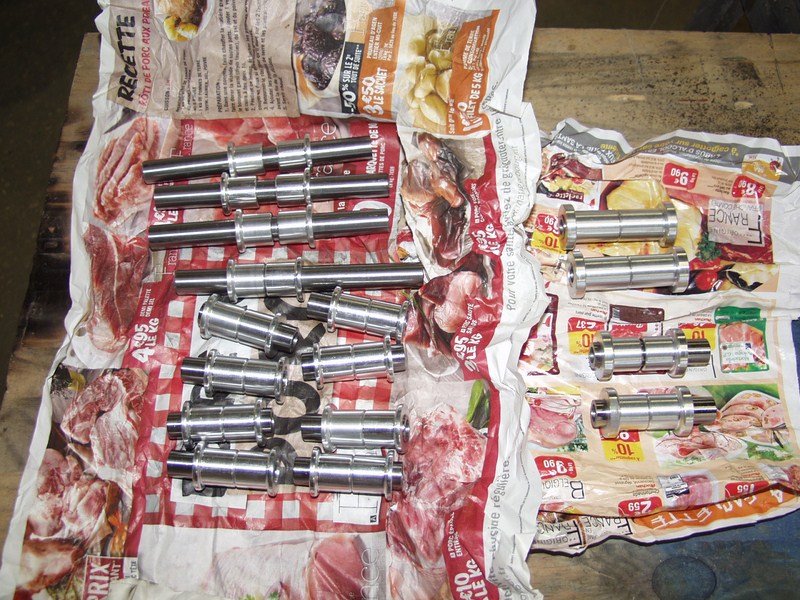

A droite les bagues de train, a gauche les bagues de fusée.



J'ai commandé 2 kits, un pour moi et un pour un pote, et j'ai reçu deux kit différents au niveau bague de fusée. Un ou les bagues sont large et se touche au mileu, et un ou les bagues sont plus courte. Voulant mettre des graisseurs, il est mieux qu'elles ne se touchent pas au millieu, sinon la graisse ne peut pas passer (d'ou a mon avis une nouvelle production du vendeur et c'est pour sa que j'ai eu des différence).

le vendeur est techno89 sur ebay, et Christophe sur leboncoin.
http://cgi.ebay.fr/KIT-BAGUES-DURAL-TRI ... 35c1099eb1



J'ai donc pannaché les bagues pour pouvoir mettre un graisseur, et que mon pote puisse le faire aussi sans avoir a recouper les bagues.

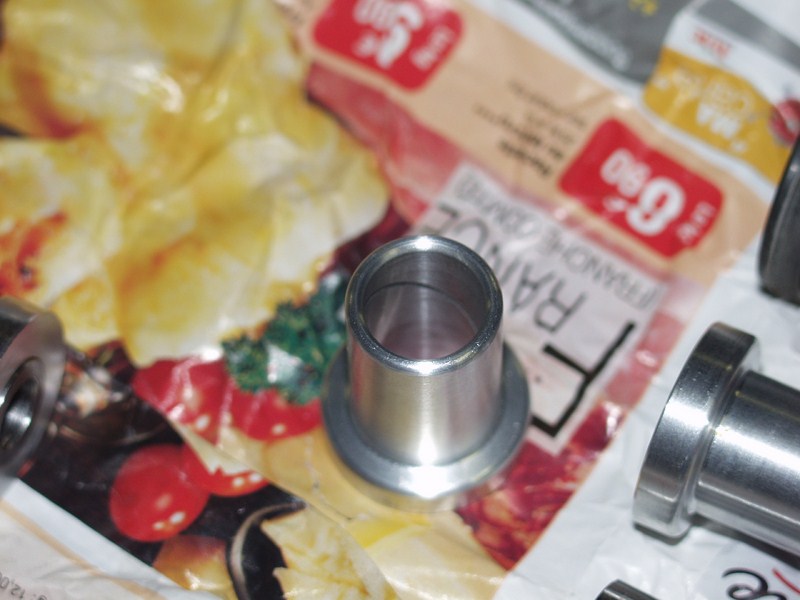

Les bagues sont rainurées intérieur en hélice pour le passage de la graisse, tres bonne fabrication.

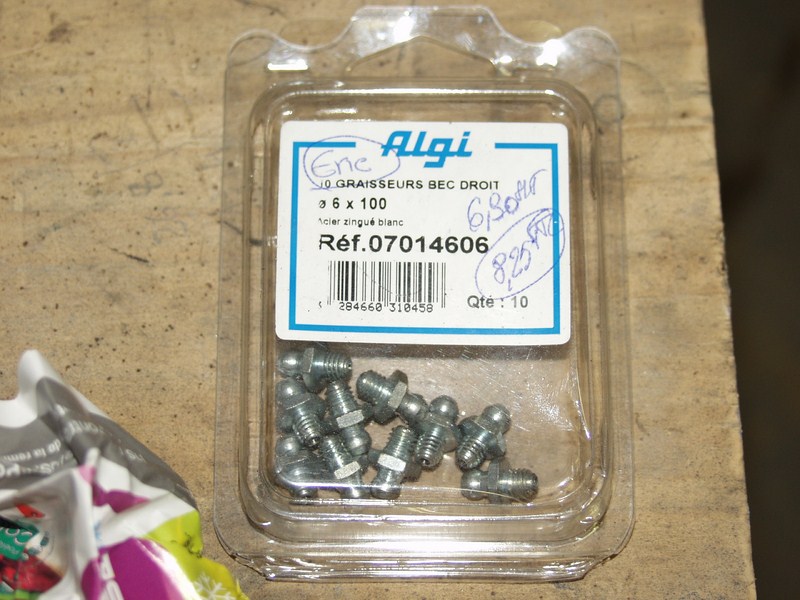

Il faut des graisseurs droit et coudé:

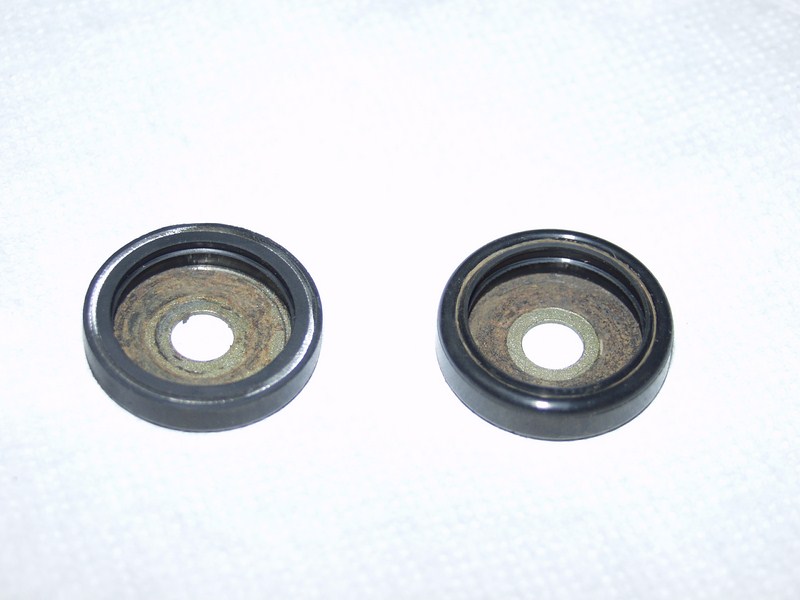

Pour le coté fusée, il faut mettre des caches poussières, c'est mieux car avec les silenblocs d'origine il n'y en a pas.

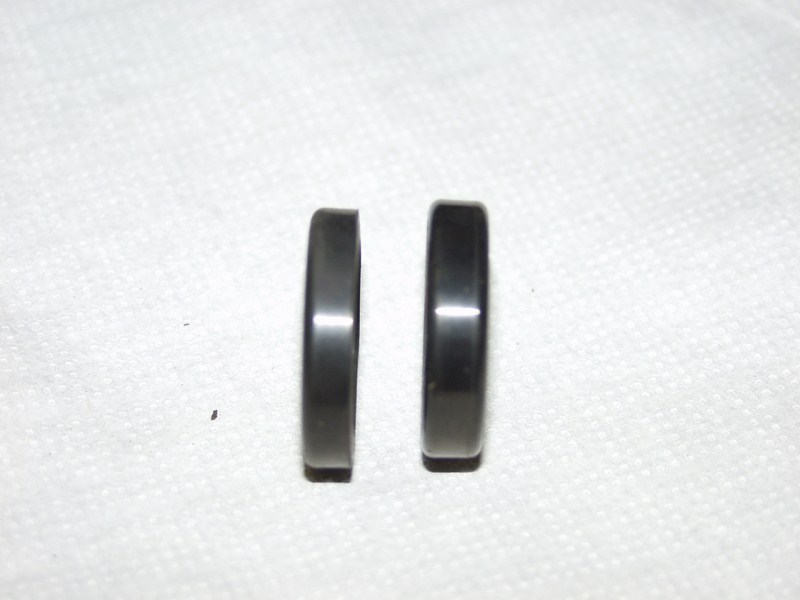

Par contre, les caches poussières de train sont trop épais, il faut donc les réduire de 3mm en épaisseur a la meuleuse (gare au doigts).

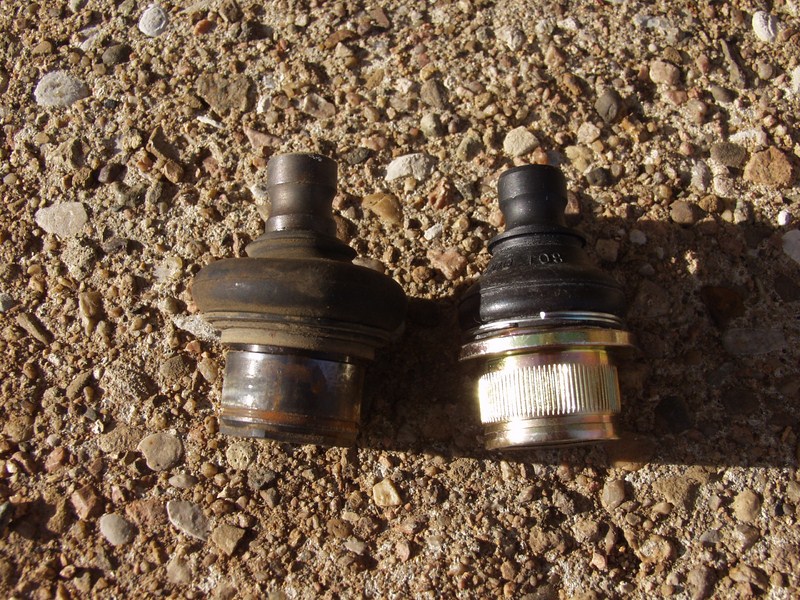

Pour les 4 rotules AV, remplacement par des rotules ALL BALLS 42-1032.
http://www.ezyquad.com/rotules-de-fusee ... c-cat.html

Il parrait que la qualité est meilleur, on vera. En attendant, elles ne tiennent pas dans le bras par du loct'it, mais elle sont dentées.



Monté avec graisseur a l'AV:

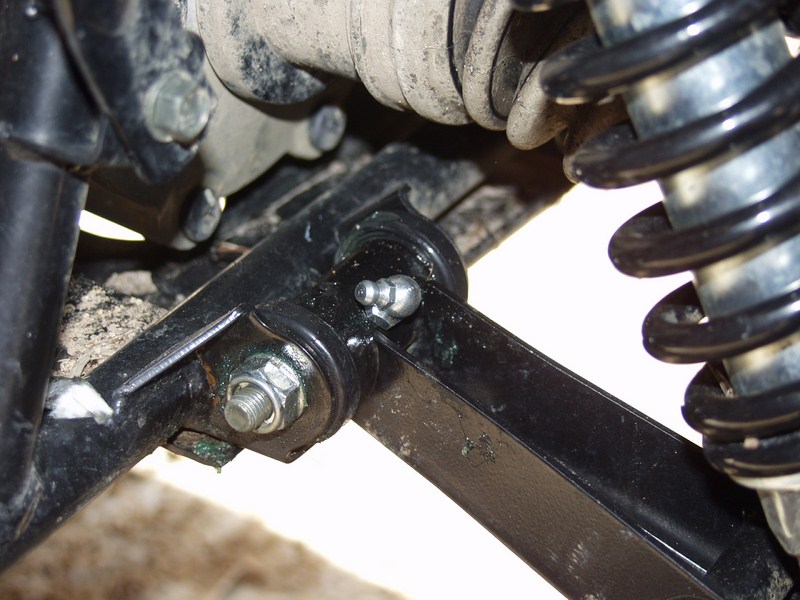

Triangle supérieur AV graisseur droit sur le dessus:

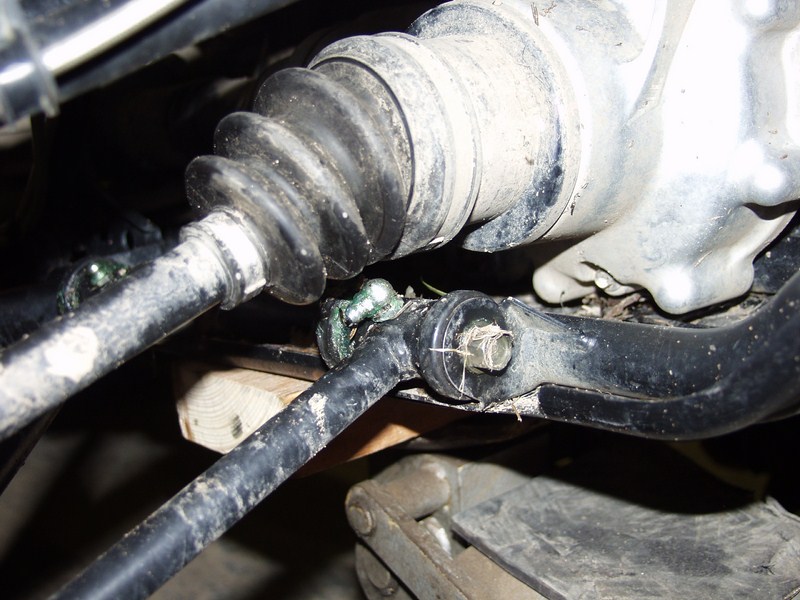

Triangle inferieur AV, devant, graisseur coudé sur le dessus a cause du cardan:



Triangle inferieur AV, derrière, graisseur droit sur le dessus:

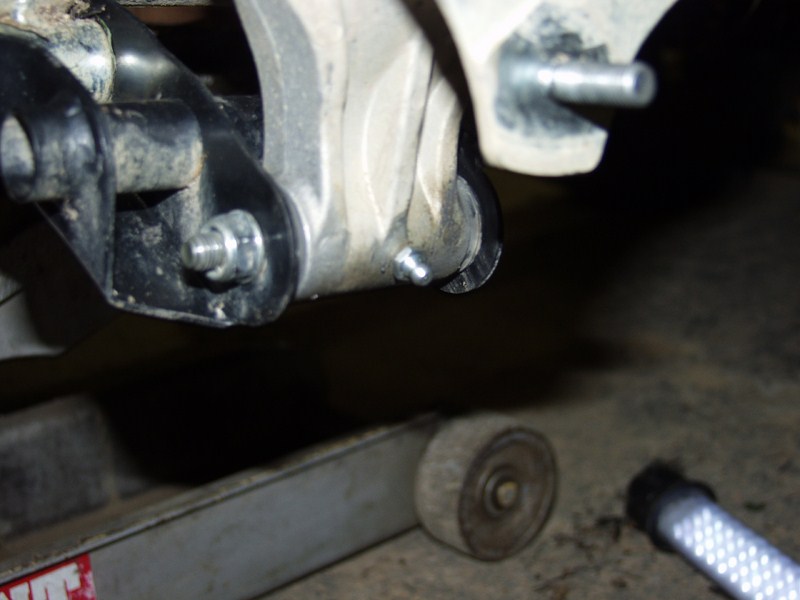

Monté avec graisseur a l'AR:

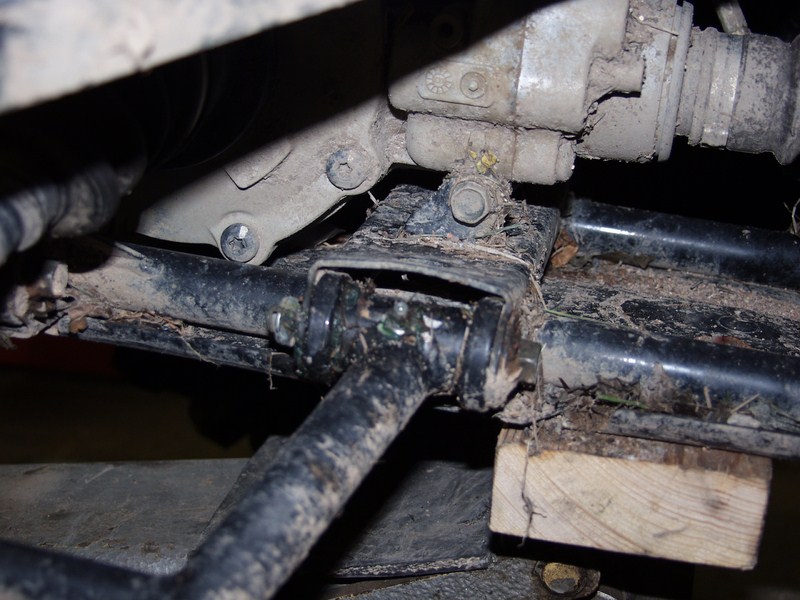

Triangle inferieur AR, devant, graisseur droit sur le dessus a ras la soudure et prevoir le passage en tordant un peu le support du berceau pour ne pas arracher le graisseur quand le triangle va bouger:



Triangle inferieur AR, derrière, graisseur coudé sur le dessus a cause de l'amortisseur en face qui gène pour le graissage:



Triangle superieur AR graisseur droit dessous:



Fusé AR graisseur droit:





========================
Tropicalisation
========================

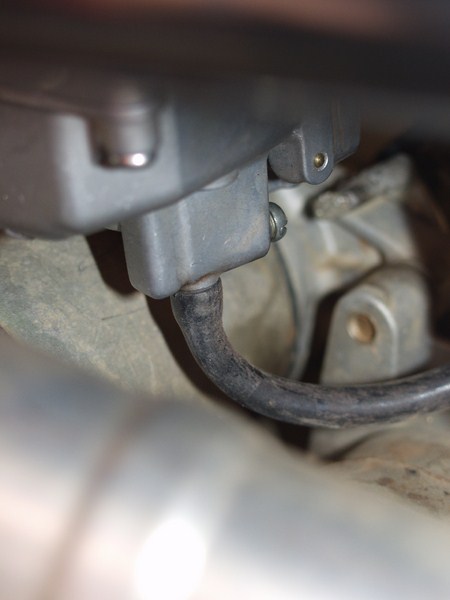

Sur le MXU 400, il n'y a pas de tuyau pour la vidange / trop plein de cuve, j'en ai donc mis un:



le tuyau de la mise a l'air libre de la cuve va du carbu au passage de roue AVD, c'est d'une stupiditée absolu.

Je le tire et le fait partir sous la selle:

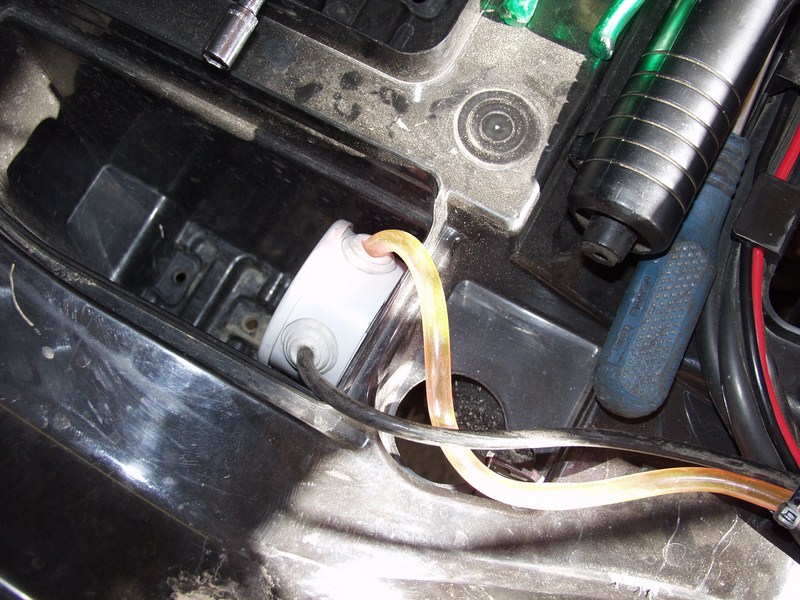

Le tout arrive dans une petite boite électrique a 4 bouchons, ou j'enlève celui de dessous pour que l'air circule sans que l'eau rentre dans les tuyau.



Sans etre un furieux de le bourbasse et du shnorkel, c'est quand même gavant en rando d'etre a la ramasse chaque fois qu'on pas une flaque d'eau.



===============================
Kit Dynojet ou SigmaRacing
===============================

Je me faisait tenir avec mon KXR 250 par le Sym trackrunner 200 d'origine malgres des bricolage carbu, vario sport, etc, et bien bis répétitas avec le MXU 400 et le Sym Quadlander 300, sauf que la, le Sym me met une belle fessé.

Il existe donc pour les moteur a carburateur avec boiseau a dépression des kits pour améliorer le rendement.

C'est le cas du MXU / Maxxer 400.

Il y a Dyno Jet et Sigma Racing qui en propose.
Pour le MXU / maxxer 400, on le trouve que pour l'Arcticat 366 qui est le même, et que chez Sigma Racing.

Le principe est le même chez les deux, des gicleurs, aiguille a cran, et reperçage du boiseau pour augment sa vitesse d'ouverture, et parfois le ressort du boiseau.

Bien sur, il existe différent "stage" suivant la préparation du quad (filtre, echappement, boite a air, AAC et autre), et l'altitude.

Pour un budjet raisonable (filtre a air sport dans boite d'origine, echappement vide ou CRD), c'est donc le stage 1 qui est d'ailleur au meme prix que se soit stage 1 ou 6, soit chez sigma racing ou Dyno Jet soit environ 60€ frais de port inclus, a commander au U.S.

J'ai donc commandé un kit stage 1 Sigma Racing que je viens de recevoir.

Bon, 60 boules, je les ai autour du cou.

Le kit se compose de:
4 gicleurs.
2 forets.
3 petite rondelles pour caller l'aiguille.
1 notice.

En gros, si on a la notice, le kit fournis ne vaut que 20€ et encore.

D'origine, on a un gicleur de 120.

J'ai un filtre a air TRAX et l'echappement d'origine a perdu son nid d'abeille.

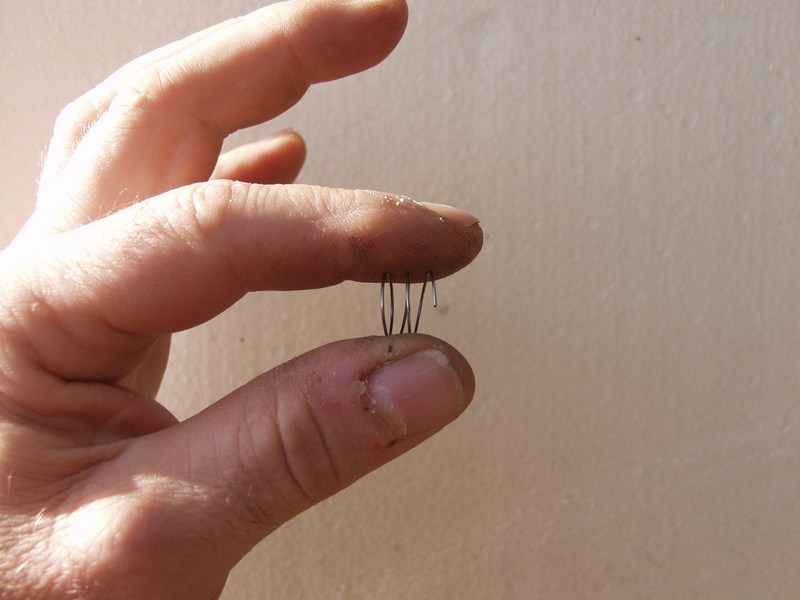

J'ai donc mis un gicleur de 127.5, remonté l'aiguille de 2mm avec des petites rondelles, vis de richesse ouverte de 2.3/4 de tour, percé le boiseau avec un foret de 1.3mm, et racourci le ressort de 1.2cm



Le résultat est probant.

Le Sym me mange toujour au départ arreté (logique vu la différence de poid), mais j'arrive a le tenir sur l'allonge, preuve que la modif a été efficace.

La bougie reste quand même blanche:



Je vais tenter un gicleur de 132 pour voir.


==============================
Galets Dr Pulley cam
==============================

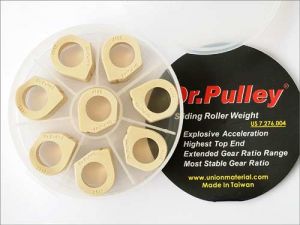

Il n'existe pas de 11gr en galet a cam. On peut moyenant finance les avoirs en achetant des galets plus lourd, et moyenant 12.90€ de plus, ils seront au poid voulu (sa fait quand même 70.40€ pour les avoir en 11gr ou 57.50€ pour les 14gr avec les frais de port) .

J'ai pris donc des 14gr:
